2019年11月18日

【液晶ディスプレイ I・O DATA LCD-MF234XNR-S2 分解】

デスクトップパソコンLenovo H530sで使っていた
I・O DATA製の23型ワイド液晶ディスプレイ
LCD-MF234XNR-S2

先日から急に映らなくなりました。
ホームページによると
>2015/8/26生産終了
とのことなので、4年は使っていることになります。
寿命でしょう・・・と言うことで更新しました。
 →DELL SE2416H

当然のことながら(?)、
LCD-MF234XNR-S2 分解です。
LCD-MF234XNR-S2 分解 その1

主なICには、以下の刻印。
D9281GC
1340KP700
JAPAN

RMC
RTD2483RD
DAD42P1
GD41C TAIWAN

37AP37TG4
TMDS261B

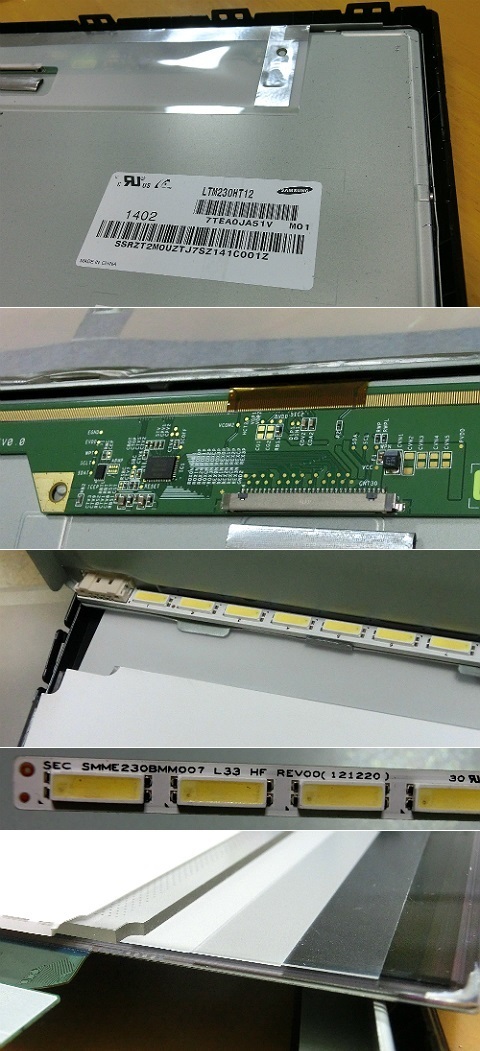

液晶パネルは、
SAMSUNGのLTM230HT12
LCD-MF234XNR-S2 分解 その2

バックライトは、33個のLEDが載った基板が片方の短辺側にありました。
液晶パネル自体の裏側には、
透明シートやら、アクリル板(?)とか、重ねてありました。

なるほど・・・?
