2019年11月01日

【コントロールボタンの効き改善 @EXILIM EX-ZR200】

2013年に購入した
【EXILIM EX-ZR200 @CASIO】

購入以降、当ブログでのメイン撮影機材として、長く使っています。
ここのところ、
「コントロールボタン」の左操作「<」の効きが悪くなって、
再生画像の戻り操作に難儀するようになりました。
 指先で、かつピンポイントでかなり強めに押さないと効かない状態です。

流石に6年も使っていると、
「コントロールボタン」のゴムがヘタってきて、
切れたりしているのかな?

 以前は、こんなこともありました。
 【PSP-3000 ○×ボタン(アクションボタン)交換】

と言うことで、現状確認のためにとりあえず分解。
本体側面に2本×両側と、底面に3本あるプラスネジを外すことで、
裏面カバーが取り外せます。
コントロールボタンの効き @EXILIM EX-ZR200

コントロールボタンのゴムは、
切れていないようです。
良かった・・・

画像下の黄色線部分に両面テープが貼ってあったので、
まずは更新して、再組立してみました。
が、
「コントロールボタン」の左操作「<」の効き具合は変わらず。
 指先で、かつピンポイントでかなり強めに押さないと効かない状態です。

ゴムがヘタっていてスイッチが押しきれないことが原因ならば、
ケース側に両面テープで固定するのをヤメにして、
さらに押せるようにしよう・・・
とゴムの組立時の落下防止のために赤色線部分に両面テープを貼って、
再組立してみました。
おっ!
「コントロールボタン」の左操作「<」の効き具合、改善されたぞ!
 指の腹で、ストロークさえ取れればそれほど強く押さなくても効きます。
 右左操作「>」ほどの軽いタッチには及びませんが、
 これまでの難儀さから比べれば、劇的に改善!
良し良し。


【補足その1】

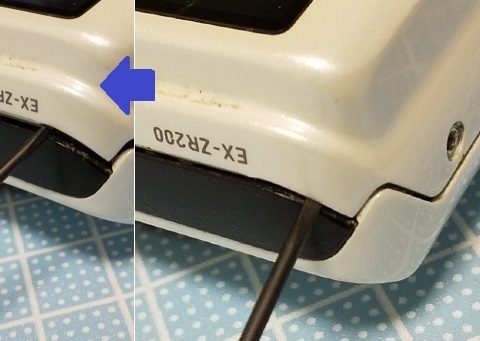

裏面カバーを取り外すところで、
>裏側(液晶画面側)から見て左上の角の部分だけがほとんどズレません。
とのコメントをいただいたので、
そこのところの外し方を補足します。


と言っても、
左上の角のところの隙間に精密ドライバーのマイナスを突っ込んでねじるだけ・・・
ですが。
如何でしょう


【補足その2】
ボタンの効きの改善方法として、
>厚さ0.2mmのPETフィルムに両面テープを貼り、
>ポンチで3mmφに打ち抜いて白いフィルムのボタンの上に貼ってみました。
>ボタンは全部で9個ですので、打ち抜いた9個をそれぞれボタンのセンターに貼り、
>元通りにケースを組み立てました。
>ボタンの効き具合を試したところ、すごくスムーズに効くようになりました。!(^^)!
とのコメントをいただきました。
スイッチ側のかさ上げによる対応、参考になりました。
さらにボタンの反応が悪くなった際には使わせていただこうと思います。


posted by nao_yoshi at 05:00| Comment(4) | !?メカ | このブログの読者になる | 更新情報をチェックする
この記事へのコメント
私もEXILIM EX-ZR200のコントロールボタンが効きにくくなり、このブログを見つけました。パパさんの真似をして、分解を試みました。
「本体側面に2本×両側と、底面に3本あるプラスネジを外すことで、裏面カバーが取り外せます。」とありますが、これら7本のねじを外してもバックカバーが外れません。外れるようにズレる部分もありますが、裏側(液晶画面側)から見て左上の角の部分だけがほとんどズレません。力を入れる場所を変えたりして、何度もやってみましたがうまくいきません。
何か、コツのようなものがありますでしょうか?
よろしくお願いいたします。
Posted by きやまんた at 2020年03月12日 23:47
きやまんた 様
コメントありがとうございます。

記事の方に補足として追記しましたが、
精密ドライバーのマイナスを隙間に突っ込んでねじるだけ
です。
これで如何でしょう
Posted by nao_yoshi at 2020年03月13日 18:56
早速の返信 ありがとうございます。
教わった通りにやってみました。それでも かなり硬くて苦労しましたが
なんとか開けることができました。開けると同時に、モード切替ダイヤルがっ飛びましたが・・・。 ^^)#
開けてからキーが押される方(白いフィルムが被さっている方)を押してみると、すべてスムーズに動きました。そこで厚さ0.2mmのPETフィルムに両面テープを貼り、ポンチで3mmφに打ち抜いて白いフィルムのボタンの上に貼ってみました。ボタンは全部で9個ですので、打ち抜いた9個をそれぞれボタンのセンターに貼り、元通りにケースを組み立てました。ボタンの効き具合を試したところ、すごくスムーズに効くようになりました。!(^^)!
改めて ありがとうございました
Posted by きやまんた at 2020年03月14日 16:54
きやまんた 様
無事に分解、再組立、ボタンの効き改善が出来たようで
良かったです。
スイッチ側のかさ上げによる対応、参考になりました。
さらにボタンの反応が悪くなった際には使わせていただきます。
Posted by nao_yoshi at 2020年03月15日 04:44
