【天井点検口に換気扇を取り付け、屋根裏排熱してみた その１／３】

我が家の2階の天井点検口に換気扇を取り付けて、
天井付近に溜まった熱気を天井裏に送り込み、
併せて天井裏の熱気も軒天換気口から排出することで、
2階での真夏の夕方のムッとくる熱気を緩和したい・・・
と、この数年　思っていました。

なかなか時間も取れず、検討・着手・実現が出来ずにいましたが、
新型コロナウイルスの感染防止に向けた在宅勤務で、
時間的な余裕が生まれたので、
今年こそは！と
ようやくトライすることにしました。
(全３回でアップします。)

まずは、換気扇。
・天井埋込形換気扇＋ダクト
・引きひも式換気扇の水平置き
の２パターンが候補として挙がりました。

天井埋込形換気扇は、
スマートで美しいのですが、
ちょっとお高いのと、風量が〜100m3/h程度。
一方、引きひも式換気扇は、
お安くてお手頃。
これを使ってDIYで同じようなことを実施されている方のブログもあります。
大きさもいろいろあるし、風量も500m3/h〜程度と多い！
ただし、水平置きはメーカー推奨されていません。
　と言うか、モーターに悪影響を与えるので非推奨・・・

と、検討しながら、「引きひも式換気扇」採用です。

で、選んだモノは、
高須産業 スタンダード 換気扇 連動式シャッター
FTD-20ST [20cm・6枚羽根]
20cmプロペラファン
オール樹脂製
消費電力　18W
風量　522m3/h
重量　1.9kg

もっと大きい方が効果は高いかと思いますが、
重量を優先です。

届きました！


電源を入れてみると・・・

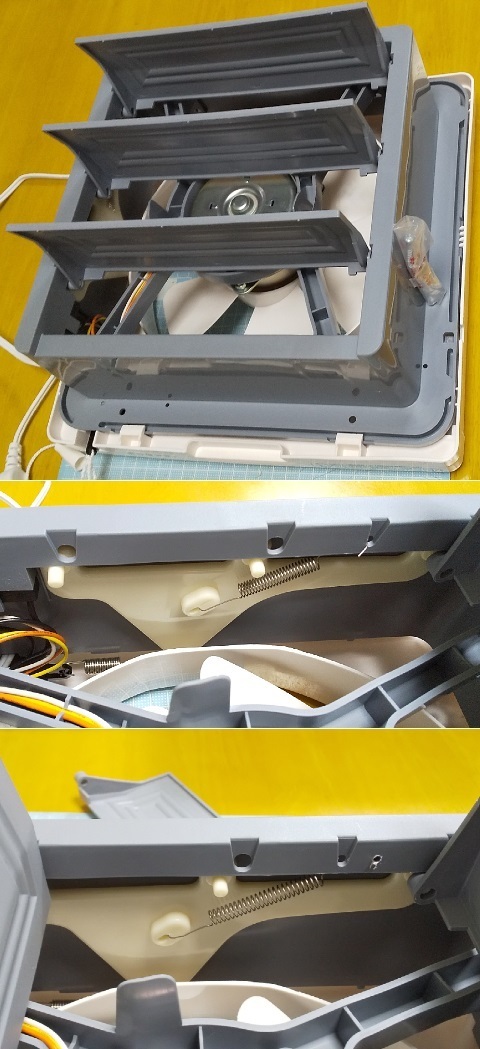

引きひも式シャッターは、
垂直に設置した場合はちゃんと閉じますが、
水平に設置した場合はひもを引くだけでは閉じずに、
レバーを押し込んでアシストをしないと閉まりません。

シャッター開閉用のバネを少し強くすればイケるかな？
と、標準よりもフックの位置を短くして、
シャッターが開いた時の引く力を強くしてみましたが、
あまり効果は無いです・・・
　うーん、残念。
いろいろと見ていて、
バネを引く角度が効きそう(？！)なので、
取付位置をズラしてドリルで2mmの穴を開けました。
角度もついて、取付位置も遠くなったのでバネの引く力も強くなります。
おっ！
ちゃんと閉じます。
　良し、良し

続きます。
